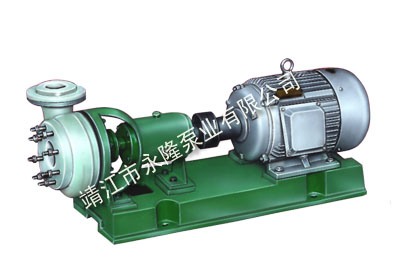

FSB型氟塑料增強合金泵 |
|
|
|
一、概述
1、我公司生產的FSB型、FSB-L型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵，適用于在-85℃-200℃溫度條件下長期輸送任意濃度的各種酸、氧化劑及多種腐蝕性介質，（禁輸快速硬質結晶介質），過流部分全部采采氟塑料合金（聚四氟乙烯和聚全氟乙丙烯等多種氟材料經過合理配方）模壓，加工制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有較高的機械強度，不老公，無毒素分解等優點。
2、泵的設計說明：FSB、FSB-L型是本廠引用國家GB、JB泵類有關標準，按照Q32128201-1999標準精心設計的新型氟塑料合金耐腐蝕離心泵系列產品，該產品具有設計合理，結構緊湊、性能可靠，使用維修方便，節約能源等優點。FZB、FZB-L型自吸泵是根據廣大化工行業的要求，設計的新型氟塑料合金耐腐蝕系列產品，該泵采用外混式自吸結構，除首次啟動前須向泵體內注滿溶液，以后的頻繁啟動均不需灌注引水或抽排真空，操作方便，安全省事。
3、FSB、FSB-L（PSB、PVB）型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵系列產品制造及驗收規范：嚴格執行ISO9002-1994質量體系管理生產、檢測、安裝、服務；每臺備案存檔以保證系列產品的質量。該產品廣泛適用于化工、石油、制藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。目前，是杜絕跑、冒、滴、漏，是建設文明工廠的最理想的防腐輸送設備。
4、性能范圍與型號說明：
FSB（FZB）、FSB（FZB）-L（PSB、PVB）型系列耐腐泵，全系列共32個規格。流量范圍1.5-200m3/小時，揚程范圍10-55m。

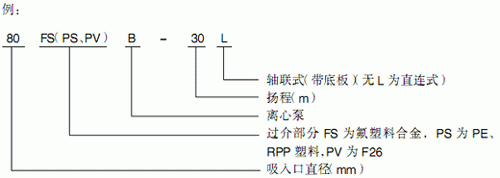

二、型號意義說明：
三、FSB、FSB-L型泵性能參數 |
|
規格型號 |
流量
(m3/h) |
揚程(m) |
吸入口徑(mm) |
吐出口徑(mm) |
功率(KW) |
轉速(r/min) |
吸上高度(m) |
效率% |
25FSB-10L
|
1.5
|
10
|
25
|
20
|
2.2 |
2900
|
6
|
29
|
25FSB-18L
|
3.6
|
18
|
25
|
20
|
2.2 |
2900
|
6
|
27
|
40FSB-15L
|
10 |
15
|
40
|
32
|
3 |
2900
|
6
|
40
|
40FSB-20L
|
10
|
20
|
40
|
32
|
3 |
2900
|
6
|
42
|
40FSB-30L
|
10
|
30
|
40
|
32
|
3 |
2900
|
6
|
38
|
40FSB-40L
|
10
|
40
|
40
|
32
|
4 |
2900
|
5.5
|
35
|
40FSB-50L
|
10
|
50
|
40
|
32
|
5.5 |
2900
|
5
|
33
|
50FSB-20L
|
15
|
20
|
50
|
40
|
4 |
2900
|
6
|
51
|
50FSB-25L
|
15
|
25
|
50
|
40
|
4 |
2900
|
6
|
49
|
50FSB-30L
|
15
|
30
|
50
|
40
|
4 |
2900
|
6
|
44.5
|
50FSB-40L
|
15
|
40
|
50
|
32
|
5.5 |
2900
|
5.5
|
35
|
50FSB-50L
|
15
|
50
|
50
|
32
|
7.5 |
2900
|
5.5
|
33
|
65FSB-32L
|
29
|
32
|
65
|
50
|
5.5 |
2900
|
6
|
57
|
65FSB-40L
|
29
|
40
|
65
|
40
|
7.5 |
2900
|
5.5
|
53
|
65FSB-50L
|
29
|
50
|
65
|
40
|
11 |
2900
|
5.5
|
46
|
80FSB-20L
|
50
|
20
|
80
|
65
|
7.5 |
2900
|
6
|
69
|
80FSB-30L
|
50
|
30
|
80
|
65
|
7.5 |
2900
|
5.5
|
64
|
80FSB-34L
|
50
|
34
|
80
|
65
|
11 |
2900
|
5.5
|
64
|
80FSB-38L
|
50
|
38
|
80
|
50
|
11 |
2900
|
5.5
|
60
|
80FSB-50L
|
50
|
50
|
80
|
50
|
15 |
2900
|
6
|
53
|
80FSB-80L
|
50
|
80
|
80
|
50
|
22 |
2900
|
5.5
|
36
|
100FSB-32L
|
100
|
32
|
100
|
80
|
18.5 |
2900
|
5.5
|
70
|
100FSB-40L
|
100
|
40
|
100
|
80
|
22 |
2900
|
5.5
|
70
|
100FSB-50L
|
100
|
50
|
100
|
65
|
30 |
2900
|
5.5
|
62
|
125FSB-32L
|
200 |
32
|
125
|
80
|
30 |
2900
|
5.5
|
72
|
125FSB-50L
|
200 |
50
|
125
|
100
|
45 |
2900
|
5.5
|
64
|
150FSB-32L
|
200
|
32
|
150
|
100
|
30 |
1450
|
6
|
77
|
150FSB-50L
|
200
|
50
|
150
|
100
|
55 |
1450
|
5
|
75
|
200FSB-32L
|
400
|
32
|
200
|
150
|
55 |
1450
|
3
|
81
|
200FSB-50L
|
400
|
50
|
200
|
150
|
75 |
1450
|
3
|
79
|
|
|
|

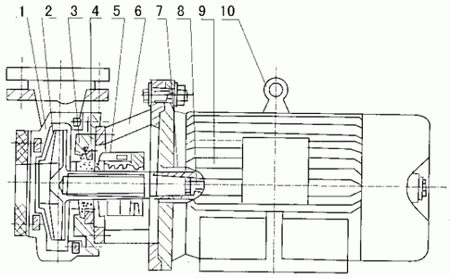

FSB型氟合金泵的結構與工作原理
1、泵體 2、葉輪 3、后蓋 4、壓蓋 5、機械密封 6、支架 7、電機軸 8、吊緊螺栓 9、電機 10、吊環
(一)FSB型氟塑料泵由泵體、葉輪、后蓋、靜環、動環、支架、電機組成。
1、泵體：左右兩邊連接部分內各埋金屬法蘭圈一只模壓氟塑料合金制成。
2、后蓋：右邊一側內埋一只金屬件模壓氟塑料合金制成。
3、葉輪：采用莫氏接軸連接方法，金屬軸為優質鋼精加工后外包氟塑料合金模壓而成，使葉輪與金屬牢固地結為一體。保證軸與葉輪后部承受旋轉時的扭矩力，介質過流部分合部為氟塑料合金。
4、機械密封：采用外裝式（WB2型、169型、MU8型）不用冷卻水自調式單端面密封，由F50-1高純度三氧化二鋁陶瓷、填充四氟、碳化硅、氮化硅陶瓷、硬質合金、石墨等材料制成。
5、壓蓋為（1Cr18Ni9Ti）不銹鋼加工制成。
（二）工作原理：
由電動機直接帶動葉輪旋轉，葉輪軸根部與電機轉子軸（經特殊加工），通過莫氏錐度經吊緊螺栓穿過電機軸中心孔至尾部處，用螺母吊緊而轉動。 |
|

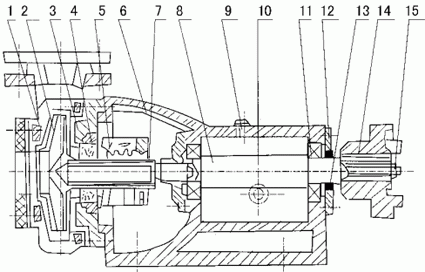

FSB－L型氟合金泵的結構與工作原理
1、泵體 2、葉輪 3、后蓋 4、壓蓋 5、密封件 6、托架 7、拼帽 8、泵軸 9、油蓋 10、油鏡 11、軸承 12、軸承壓蓋 13、油封 14、聯軸器 15、吊緊螺栓
(一)FSB-L型氟塑料合金泵由泵體、葉輪、后蓋、壓蓋、密封件、托架、泵軸、軸承、連接器、吊緊螺栓、螺母、底板組成。
1、泵體：左右兩邊連接部分內埋金屬法蘭圈一只模壓氟塑料合金制成。
2、后蓋：右邊一側內埋一只金屬配件模壓氟塑料合金制成。
3、葉輪：采用莫氏接軸連接方法，金屬軸為優質鋼精加工后外包氟塑料合金模壓而成，使葉輪與金屬接軸牢固地為一體。保證軸根與葉輪后部承受旋轉時的扭矩力，介質過流部分全部為氟塑料合金。
4、機械密封：采用外裝式WB2型、169型、MU8型不用冷卻水可調式端面密封新技術，由F50-1、高純度三氧化鋁陶瓷、填充四氟、碳化硅、氮化硅、硬質合金、石墨等材料制成。
(二)工作原理：
由電動機通過聯軸器聯接泵軸帶動葉輪旋轉。葉輪軸根部與泵軸通過莫氏錐度經吊緊螺栓穿過泵軸中心至聯軸器尾部處用螺母吊緊而轉動。
|
|
|
